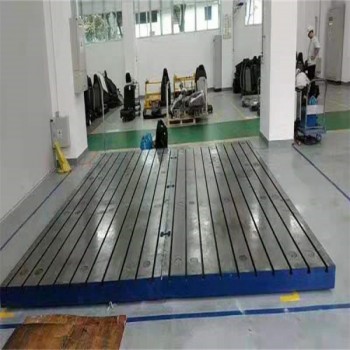

点击图片查看原图铁底板主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测，试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台，在机械制造中也是不可以缺少的基本工具。通常做成箱体式，正方形、圆形、长方形等形状，结构分为箱型、双围型、单围型。
铁底板设计及性能要求：1.铁底板所用材质：HT200-250；机械性能 抗拉强度：不小于250Mpa ，硬度：HB180-226；2.利用高轻度概念，使各部位寿命相等；3.实验室铸铁底板上工作面板厚度均匀，纵向、横向筋板均匀分布，使底板结构对称，即各部位强度相等又提高刚度；4.实验室铸铁底板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造，确保壁厚均匀，减少铸件收缩过程中的内应力，防止变形。5.实验室铸铁底板必须进行两次热处理，即毛坯*次，粗加工完后*次，以消除内应力，防止变形；6.实验室铸铁底板T型槽加工面不得存在任何加工不掉的铸造缺陷，其他加工表面允许存在的铸造缺陷为：直径200mm范围内允许存在1个，尺寸为直径3mm，深度为2mm，zuiduo允许15个（4000*1900平面面内）；非加工表面允许存在的缺陷范围：直径100内允许存在*个尺寸为直径3mm，深度2mm；7.铸件应清砂，非加工表面喷底漆G06-4 ZBG51010-87；8.实验室铸铁底板工作平台（上表面）的尺寸公差、平面度、平行度均按相关标准确定。9.供方按长度要求设计地脚螺栓孔，安装后螺母不得高出底板平面，并提交地脚螺栓的土建浇铸要求，复杂地脚螺栓浇铸定位，监督浇铸偏移，并对浇铸结果进行复测。10.按配置机组底架的宽度系列尺寸布置，其长度方向能承受加工、运动、吊装】安装时的外力。11.安装时地脚螺栓孔的位置放入相应的机床调整垫铁，10-15mm可调，地脚螺栓孔配盖板。
